Maszyna do formowania rolek metalowych i gąsienic
video
Maszyna do formowania rolek metalowych i gąsienic

Maszyna do formowania rolek metalowych i gąsienic

Jedna maszyna do produktów o różnej szerokości i wysokości! Maszyna do produkcji kołków do ram metalowych KINGREAL to nasza nowa opracowana technologia z jedną maszyną do produkcji kołków i torów o różnych rozmiarach do płyt kartonowo-gipsowych. Szerokość Najbardziej zaawansowana technologia napędu serwo-podajnika.
Wyślij zapytanie
Product Details ofMaszyna do formowania rolek metalowych i gąsienic


3Film o maszynie do formowania rolek metalowych i gąsienic





Nowy projekt dla klienta z Meksyku





Maszyna do formowania rolek o dużej wytrzymałości i gąsienicach z pakietem automatycznym


Firma KINGREAL ROLL FORMER zakończyła projektowanie, produkcję, uruchomienie i wysyłkę szerokiej i wąskiej maszyny do kołków i gąsienic dla meksykańskiego klienta.



W przypadku nowo zaprojektowanej maszyny do kołków i gąsienic firma KINGREAL ROLL FORMER dokonała nowego przełomu w pełnej automatyzacji linii produkcyjnej, wyposażając maszynę do kołków i gąsienic w w pełni automatyczne urządzenie pakujące. Proces produkcyjny obejmuje przenoszenie, układanie w stosy, wiązanie i rozładunek.



Zwiększono wydajność maszyny kanałowej gipsowej.

stud and track machine

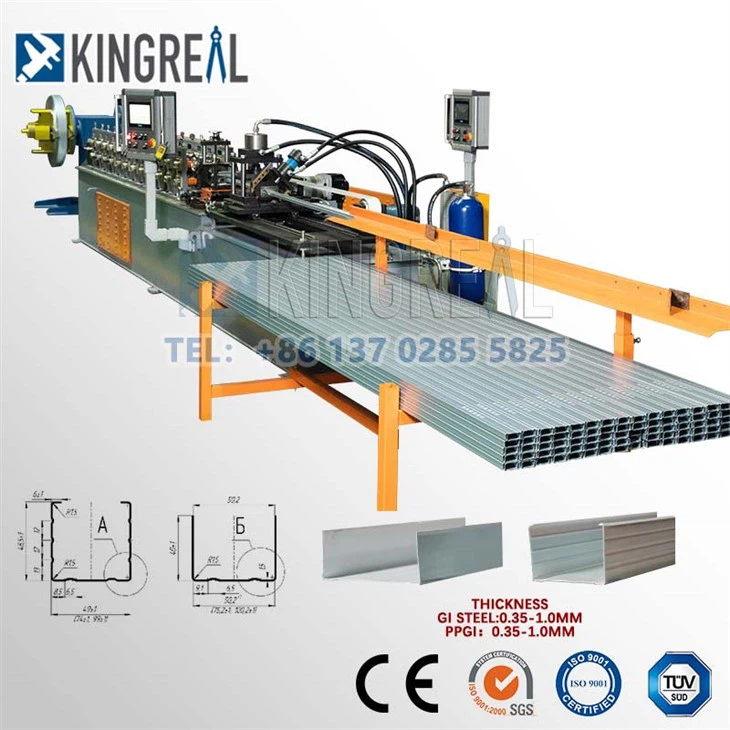

Opis produktów



Jedna maszyna do produktów o różnej szerokości i wysokości!


Maszyna do formowania kołków i torów metalowych KINGREAL to nasza nowa opracowana technologia z jedną maszyną do produkcji kołków i torów do płyt kartonowo-gipsowych o różnych rozmiarach.



Szerokość najbardziej zaawansowanej technologii napędu serwo-podajnika, w której tę maszynę można zmienić10 minutlub mniej, aby wyprodukować produkty o różnej szerokości i wysokości kołnierza.



Ta maszyna jest jednym z naszych najbardziej funkcjonalnych produktów i charakteryzuje się dużą prędkością wyjściową (do 120 m/min), w pełni automatyczne działanie (system automatycznego układania do wyboru), łatwy w obsłudze itp.



Podstawową konstrukcją tej maszyny jest rozwijarka z podwójną głowicą, ciągłe formowanie na zimno, hydrauliczny stempel muchowy, hydrauliczny stół wyjściowy do cięcia much itp.

metal stud and track roll forming machine

Funkcja maszyny do kołków i gąsienic






- Rozwijak z podwójną głowicą

- Formowanie na zimno z dużą prędkością

- Pełne serwosilniki umożliwiające regulację szerokości i wysokości

- Łatwa obsługa maszyny

- Hydrauliczne nożyce do much i przebijaki

- System automatycznego układania według własnego wyboru.

steel stud and track machine
Specyfikacja techniczna maszyny do kołków i gąsienic



Grubość materiału:

0,4-1,2 mm

Obowiązujący materiał:

Stal ocynkowana (GI), stal walcowana na zimno (CRC), o granicy plastyczności: 245-550Mp

Maksymalna prędkość formowania

Maksymalnie 120 m/min

Stanowiska do formowania rolek

Stacja 14 rolek, w tym wałek wytłaczający.

Moc maszyny

~15kW



Proces pracy maszyny kołkowej i gąsienicowej



Rozwijak → Urządzenie prowadzące paszę → System walcowania → Urządzenie poziomujące → Hydrauliczny system wykrawania i cięcia → Regał wyjściowy



metal stud roll forming machine drawing

Elementy maszynowe z kołkami i gąsienicami

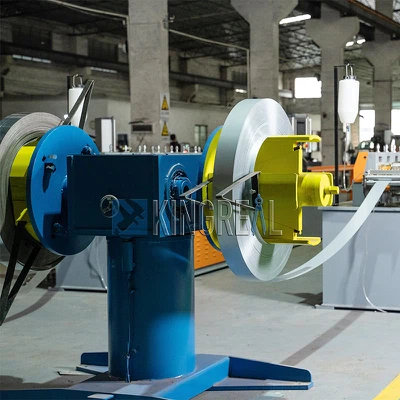

1) Rozwijak-z podwójną głowicą: jeden zestaw

Bez-zasilania. Ręcznie kontroluj skurcz i zatrzymanie wewnętrznego otworu cewki stalowej

Maksymalna szerokość podawania: 500 mm, zakres ID cewki 508 mm ± 30 mm Wydajność: maks.. 3 ton



2) Urządzenie prowadzące paszę

Urządzenie prowadzące lewe i prawe przy głównym wejściu maszyny.

Podczas pracy surowce po obu stronach płyty wchodzą do maszyny

za pomocą lewego i prawego urządzenia prowadzącego wykonaj surowce i system formowania rolek

aby utrzymać prawidłową pozycję. Pozycję prowadzącą można regulować ręcznie

mechanizm śrubowy, a lewy i prawy można regulować niezależnie.

metal stud and track machine-1

3) Główna maszyna do formowania rolek

Rama korpusu maszyny: przyjmuje spawanie blach stalowych i centrum obróbcze CNC

przetwarzanie.



Rolki wykonane ze stali Cr12MoV, obróbka cieplna poprzez hartowanie próżniowe

po wyszlifowaniu otworu wewnętrznego i powierzchni czołowej, czoło walca wykańczającego tokarki CNC.



Wały wykonane ze stali 40Cr, obróbka cieplna poprzez hartowanie i odpuszczanie,

twarde chromowanie i szlifowanie zewnętrzne. Średnica wałów=ф55 mm, precyzyjnie obrobione



Prowadzenie przekładni/zębatki, utworzenie około 14 kroków

Silnik główny (marka Polaroid)=15KW, kontrola prędkości częstotliwości



4) Wykrawarka i hydrauliczne urządzenie do cięcia, które nie zatrzymuje się

Nie-przestawania dziurkowania i cięcia
Hydrauliczny silnik serwo: 3 KW; Ciśnienie cięcia: 0-14Mpa
Materiał narzędzia skrawającego: Cr12MoV,(= SKD11 z co najmniej milion razy dłuższą żywotnością),

Obróbka cieplna do stopnia HRC58-62


Moc cięcia zapewnia niezależna stacja hydrauliczna silnika głównego

metal stud and track machine-2

5) System sterowania PLC

Automatycznie kontroluj ilość i długość cięcia
Wprowadź dane produkcyjne (partia produkcyjna, szt., długość itp.)

Na ekranie dotykowym może automatycznie zakończyć produkcję.
W połączeniu z: PLC, falownikiem, ekranem dotykowym, enkoderem itp

drywall stud and track machine



rysunek przedstawiający kołek i tor



Stud and Track Machine
Stud and Track Machine
Stud and Track Machine
Stud and Track Machine



Jak zapewnić jakość maszyny?
Stud and Track Machine

Na etapie projektowania inżynierowie firmy KINGREAL Roll Former opracowują rozwiązania dostosowane do indywidualnych potrzeb, w całości oparte na rzeczywistych warunkach produkcji klienta.

Na etapie produkcji wszystkie surowce poddawane są ścisłej kontroli, a cały proces produkcyjny podlega-międzywydziałowemu nadzorowi w celu zapewnienia jakości komponentów przy jednoczesnej ścisłej kontroli harmonogramów dostaw.

KINGREAL Roll Former może zapewnić uznane na całym świecie certyfikaty,-takie jak CE, CSA i CUL-dostosowane do przepisów ustawowych i wykonawczych regionu klienta, zapewniając zgodność z wymogami wejścia na rynek lokalny. Ten solidny system zgodności skutecznie ogranicza ryzyko związane z odprawą celną i uruchomieniem, zapewniając, że maszyna do kołków i gąsienic jest bezpieczna, zgodna z przepisami i gotowa do stabilnej pracy po przybyciu na miejsce.

Po wdrożeniu projektu KINGREAL Roll Former zapewnia globalną-obsługę posprzedażową. Dzięki połączeniu zdalnej pomocy online i-serwisu na miejscu oferujemy wszechstronną pomoc, obejmującą instalację sprzętu, szkolenia operacyjne, dostawę części zamiennych i rozwiązywanie problemów.



Automatyczna maszyna pakująca do profili płyt kartonowo-gipsowych





KINGREAL specjalizuje się w automatycznej linii do produkcji profili gipsowo-kartonowych o długości 2-6m, rury aluminiowe i inny przemysł materiałów budowlanych, z dużą ilością pracy, niskim posłuszeństwem oraz badaniami i rozwojem. Proces pracy automatycznej klamry, automatycznego prostowania, automatycznego paletyzowania ramion i automatycznego łączenia plastikowej stali jest przystosowany do utworzenia automatycznej / wydajnej / stabilnej linii do automatycznego paletowania i pakowania.



Ta linia produkcyjna wykorzystuje sterowanie PLC i ma wysoki stopień automatyzacji. Ma także tę zaletę, że oszczędza siłę roboczą, zmniejsza intensywność pracy, obniża koszty i zmniejsza liczbę obrażeń pracowników, a także jest bardziej odpowiedni dla konkurencji w branży.

Stud and Track Machine



Parametr techniczny maszyny kołkowej i gąsienicowej



Obowiązujące produkty

Profile kołków i prowadnic do płyt kartonowo-gipsowych, kołki stalowe, kołki C, profile L, profile nośne gipsowe, stępka, rura aluminiowa i inne długie przedmioty

Długość produktu

2-6 metrów (może być dłuższy)

Liczba całych wiązek

Można ustawić zgodnie z wymaganiami klienta

Szybkość łączenia

50-120 m/min, zgodnie z wymaganiami klienta

Specyfikacja mocy

380 V, 50/60 Hz

Obowiązująca szerokość

10, 16, 20, 25, 30, 110, 630 itd.

Prasa

taśma standardowa lub przekłuwająca (cały stos)

Materiał pasa do pakowania

taśma klejąca, plastikowy pasek stalowy, pasek PP i inne materiały

Automatyczną linię do wiązania i inny automatyczny sprzęt można dostosować do wymagań klienta.



Jeden-proces obsługi



KINGREAL Roll Former zapewnia klientom na całym świecie dedykowaną, kompleksową-usługę obejmującą cały cykl życia-przed-sprzedażą,-w-sprzedaży i-posprzedaży-skutecznie rozwiązując wyzwania związane z zakupem sprzętu, uruchomieniem i konserwacją.

W fazie przedsprzedażowej-KINGREAL Roll Former zaprasza klientów do odwiedzenia fabryki, aby uzyskać wgląd z pierwszej ręki w nasze możliwości produkcyjne, kunszt wykonania sprzętu i procesy produkcyjne. Jednocześnie firma KINGREAL Roll Former dostosowuje rozwiązania sprzętowe do specyficznych potrzeb klienta,-biorąc pod uwagę charakterystykę branży, moce produkcyjne, warunki w lokalizacji i specyfikacje produktu-, unikając w ten sposób problemów ze zgodnością i braków w produkcji często związanych ze sprzętem ogólnym.

W-fazie sprzedaży firma KINGREAL Roll Former wykonuje precyzyjną produkcję w ścisłej zgodności z indywidualnym planem i przeprowadza fabryczne testy odbiorcze w oparciu o rygorystyczne standardy, zapewniając kompleksową kontrolę jakości. Po dostawie na miejsce-przyjeżdża profesjonalny zespół techniczny, który zajmie się instalacją, uruchomieniem i kalibracją parametrów, zapewniając najwyższą wydajność maszyny do kołków i gąsienic oraz umożliwiając personelowi szybkie opanowanie jej obsługi.

Aby zapewnić długoterminowe-wsparcie posprzedażowe-, firma KINGREAL Roll Former zapewnia kompleksowe, ciągłe usługi,-w tym niezawodne dostawy części zamiennych, regularną konserwację, szybkie rozwiązywanie problemów i aktualizacje techniczne,-aby zagwarantować długoterminową,-stabilną pracę maszyny do kołków i gąsienic.

Stud and Track Machine



Usługa kontroli maszyn kołkowych i gąsienicowych



Stud and Track Machine

Po zakończeniu produkcji firma KINGREAL Roll Former przeprowadza rygorystyczny, ustandaryzowany proces kontroli maszyn do kołków i gąsienic i zaprasza klienta do udziału w procedurze akceptacji na-zakładzie.

Ten kompleksowy proces obejmuje pełne-uruchomienie maszyny, umożliwiające klientom weryfikację różnych aspektów, takich jak stan fizyczny sprzętu, wydajność komponentów, ciągła, długoterminowa-praca i jakość gotowego produktu.

Proces kontroli uznaje się za oficjalnie zakończony dopiero po potwierdzeniu przez klienta, że ​​maszyna do kołków i gąsienic spełnia codzienne wymagania produkcyjne, zatwierdzeniu odbioru i autoryzacji wysyłki.

Jeśli podczas odbioru pojawią się jakiekolwiek problemy, zespół techniczny KINGREAL Roll Former dokona-dostosowań i optymalizacji na miejscu; jeśli zmiany na miejscu-nie spełniają standardów produkcyjnych klienta, sprzęt zostanie zwrócony do fabryki w celu naprawy.



Typy aplikacji





1. C-Profile kanałów Shape, U-Profile kanałów Shape (najczęściej używane)

Profile krzyżowe 50 mm, profile główne 38 mm

Kołki i gąsienice CU

2. Profile kątowe ścian

Profile w kształcie litery L-

3. Kanały Omega w kapeluszu futrzanym

Stud and Track Machine

Wystawa KINGREAL



KINGREAL Exhibition



Często zadawane pytania



01. Jaka jest różnica między metalowym kołkiem a metalową szyną?

W budownictwie metalowy kołek i metalowa szyna to dwa różne elementy, które są powszechnie stosowane w lekkich stalowych ścianach działowych stępek. kołek metalowy to lekki element stalowy w kształcie litery C-, zwykle używany w kierunku pionowym do tworzenia konstrukcji wsporczej dla ściany działowej lub okładziny ściennej. Z drugiej strony metalowa szyna ma kształt litery U- i jest zwykle używana poziomo jako górna i dolna rama ściany działowej.

02. 【Maszyna do kołków i prowadnic do płyt kartonowo-gipsowych】 Jak zmienić formę?

KRÓLREALMaszyna do formowania rolek metalowych i gąsienicto jeden z naszych najbardziej charakterystycznych produktów, używany głównie do produkcji różnych kształtów stalowych stępek działowych do podpierania i mocowania konstrukcji wewnętrznej ściany budynku, ściany działowej, sufitu i tak dalej. Jego zastosowania obejmują głównie budowy, place budowy dekoracji wnętrz, projekty inżynieryjne i inne dziedziny.

03.Jak wybrać kołek i szynę do płyt kartonowo-gipsowych?

Kołek i szyna do płyt kartonowo-gipsowych to wspaniały wybór dla wielu dekoracji wnętrz. Czy znasz typowy rozmiar kołków i gąsienic? Grubość kołków i toru do płyt kartonowo-gipsowych waha się od 0,4 mm-0,2 mm. W normalnych okolicznościach większość ludzi wybierze kołki i prowadnice do płyt kartonowo-gipsowych w przypadku sufitów z płyt gipsowo-kartonowych. Istnieją dwa rodzaje cynkowania stępki, jeden to cynkowanie-ogniowe, a drugi to cynkowanie na zimno.

04.Jak zainstalować metalowe kołki i gąsienice?

Niezależnie od tego, czy szukasz opcji architektonicznych dla swojego projektu biurowego, czy komercyjnego, bardzo ważne jest dodanie metalowych kołków i torów, które są produkowane przezMaszyna do formowania rolek metalowych i gąsienic.Dzieje się tak dlatego, że jest nie tylko tani, ale także bardzo realną alternatywą dla drewna, ponieważ nie ma jakości umożliwiającej wykonywanie form.

-------------------------------------------------------------------------------------------------- Co powiedział nasz klient? -------------------------------------------------------------------------------------------------



customer feedback



KINGREAL ma bogate doświadczenie w produkcji i sprzedaży i angażuje się w dostarczanie klientom najlepszych rozwiązań w celu rozwiązania problemów klientów. Obecnie cieszy się uznaniem klientów z całego świata.



--------------------------------------------------------------------------------------------------Zespół techniczny------------------------------------------------------------------------------------------------



Zespół techniczny

KINGREAL posiada własny profesjonalny zespół techniczny.

Dzięki dużym umiejętnościom zawodowym i bogatemu doświadczeniu projektowemu inżynierowie KINGREAL mogą projektować maszyny zgodnie z rysunkami dostarczonymi przez klientów i odpowiednimi potrzebami produkcyjnymi.

Rozwiązać wszystkie problemy techniczne występujące podczas produkcji, instalacji i użytkowania maszyny.
